Наши проекты

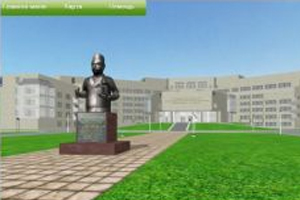

Трехмерная реконструкция здания РНЦ «ВТО».Навигацонно-информационый портал. 3D кадастр и архитектура.
Цель – разработка многофункциональной интерактивной трехмерной модели зданий РНЦ ВТО как основы создания взаимосвязанных приложений для представления рекламы продукции и услуг Центра, его истории, информационно-справочных материалов о структуре, отделениях и сотрудниках, а также для решения задач обучения, помощи в перемещении и обслуживания инфраструктуры. Разрабатывается интерактивная трехмерная модель главного здания и значимых помещений, к которым постепенно привязываются различные электронные ресурсы – исторические, рекламные, справочные, медицинские, образовательные и др., представленные в различной форме – тексты, иллюстрации, аудио, видео, анимации, 3D.

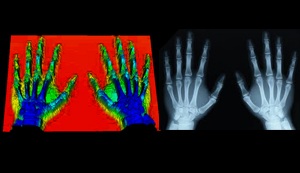

Компьютерный анализ аналоговых рентгенологических изображений.
Одним из примеров визуализации данных и биомоделирования является получение трехмерного рельефа оптического изображения рентгенограмм. Оптический рельеф на данном этапе удлинения демонстрирует явное снижение оптической плотности регенерата в сравнении с участками материнской кости. Алгоритм обработки рентгенограмм заключается в том, что в полученном изображении рельефной поверхности высота и цвет каждой ее точки является функцией яркости (плотности) исходного изображения в данной точке.

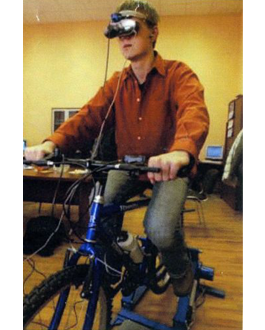

Аппаратно–программный комплекс «Велотренажер интегрированный с виртуальной реальностью» - кибервело.
Разработка кибернетического велосипеда обусловлена современными тенденциями в области информационных и коммуникационных технологий - созданием и широким применением виртуальных миров (ВМ) основанных на глубоком погружении человека в определенную среду и взаимодействии с объектами этой среды с использованием различных его характеристик - физических, психических, физиологических и др., адекватных его повседневной жизни и деятельности или существенно дополняющих их.

Велосипед как интерфейс функционально интуитивен и дает возможность простого управления перемещением в терминах скорости и маневренности, что дает пользователю полную физическую и визуальную экспозицию виртуальной среды. Этот интерфейс также требует реального телесного усилия от пользователя, порождающего кинестетические ощущения как соединение его физического и виртуального опыта. Инновационность пректа заключается в разработке как кибернетического велосипеда, так и виртуальных миров, с которыми он взаимодействует.

В России аналогичной продукции нет.

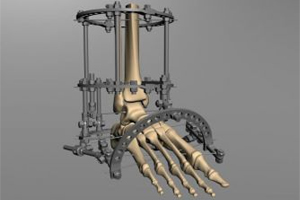

Разработка учебно–методических пособий с использованием трехмерной компьютерной графики для травматологов ортопедов.
Данные программные продукты содержат трехмерные интерактивные сцены отражающие последовательность применения изложенной в руководстве методики, принципы и особенности остеосинтеза, а так же функциональные возможности применяемой компоновки аппарата для чрескостного остеосинтеза. Применение данных программных продуктов значительно сокращает время овладения данной методикой и сокращает количество ошибок на этапе освоения, что повышает качество оказания медицинской помощи и клинико-функциональный результат лечения. Анимация данных сцен позволяют имитировать как отдельные этапы, так и последовательность выполнения отдельных манипуляций, во время выполнения оперативного вмешательства и процесса лечения.

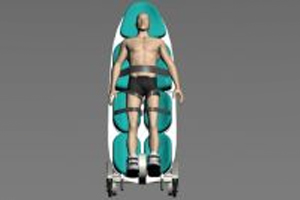

Разработка системы реабилитации для спинальных больных (вертикализатор).
Вертикализация устройство для профилактики и устранения осложнений, связанных с длительным пребыванием пациента в лежачем положении. Вертикализация позволяет более быстро и успешно проводить восстановление после перенесенного инсульта, травмы позвоночника, черепно-мозговой травмы, приковавших человека на длительное время к постели.

Технические характеристики:

- выполнен в виде каталки на 4-х колесах, (обосновано на стадии проектирования как наиболее устойчивая к опрокидыванию классическая схема);

- имеет регулировку по высоте для выравнивания ложемента с поверхностью (плоскостью) кровати пациента с помощью Х-образного механизма с актуатором (диапазон регулировки 400-700 мм);

- ложемент поворачивается на угол до 90 градусов вместе с пациентом

- привод перемещения ложа изделия с пациентом в наклонное и вертикальное положения осуществляется редуктором с электроприводом;

- ложемент имеет удобные, надежные ремни крепления для фиксации тела пациента

- наклонный механизм ложемента надежно фиксируется стопорным механизмом в любом положении, при повороте на любой угол от 0 до 90 градусов.

- предусмотрена возможность принудительного движения ног клиента имитирующего ходьбу

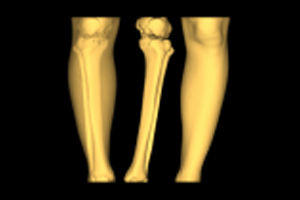

Трехмерная реконструкция и анализ данных КТ исследования.
Во многих случаях использование 3D моделей помогает решению некоторых клинических задач, подобных хирургическому планированию, когда необходимо понимать 3D структуру во всей ее сложности, видеть дефекты и иметь возможность смоделировать окончательный как клинический, так и функциональный результат. Опыт показал, что "умозрительная реконструкция" объектов по изображениям их сечений чрезвычайно трудна и сильно зависит от опыта и воображения наблюдателя. В таких случаях есть необходимость представить проблему (человеческое тело) во всех ее пространственно обусловленных аспектах. Данная технология также важна в тех случаях, когда необходимо что бы сам пациент мог увидеть конечный результат лечения так, как его себе представляет хирург.



Системы активно пассивной разработки контрактур крупных суставов.
Устройство предназначено для профилактики и устранения контрактур крупных суставов ортопедо – травматологического профиля. Технические характеристики: 1. Современный, эргономичный дизайн;
2. Материалы конструкции с допуском для использования в медицине;
3. Питание - 220 В, привод - 12 В (через трансформатор) (возможны варианты);
4. Два вида или режима работы устройства: для тренировки в сидячем положении и лежачем (полулежащем);
5. Типоразмеры устройства: для взрослого и для ребенка;
6. Разработка голеностопного сустава;
7. Разработка коленного сустава сгибание-разгибание (диапазон в градусах…);
8. Экспозиция (выдержка) в заданных положениях;
9. Возможность программирования режимов работы; (скорость, амплитуда, развиваемое усилие)
10. Дистанционный пульт управления и программирования;



Разработка блока автоматического управления для систем автоматической дистракции.
Данное устройство предназначено для удлинения длинных трубчатых костей. Представляет собой автономный аппаратно – программный комплекс состоящий из 6 автодистракторов и программируемого блока управления с источником питания. Данное устройство позволяет производить удлинения длинных трубчатых костей по заранее заданному алгоритму в автоматическом режиме с минимальным участием человека.



3D атлас по нормальной анатомии человека
В настоящее время проводятся работы по созданию собственного банка анатомических моделей опорно-двигательной, мышечной и сосудисто-нервной систем человека, а также деталей и компоновок аппарата Иллизарова. Данные модели используются в качестве иллюстративного материала для оформления печатных работ. А так же для создания учебно-методических фильмов и интерактивных обучающих программ с использованием трехмерной графики.
